환경사업부
CONE TYPE 원심분리기

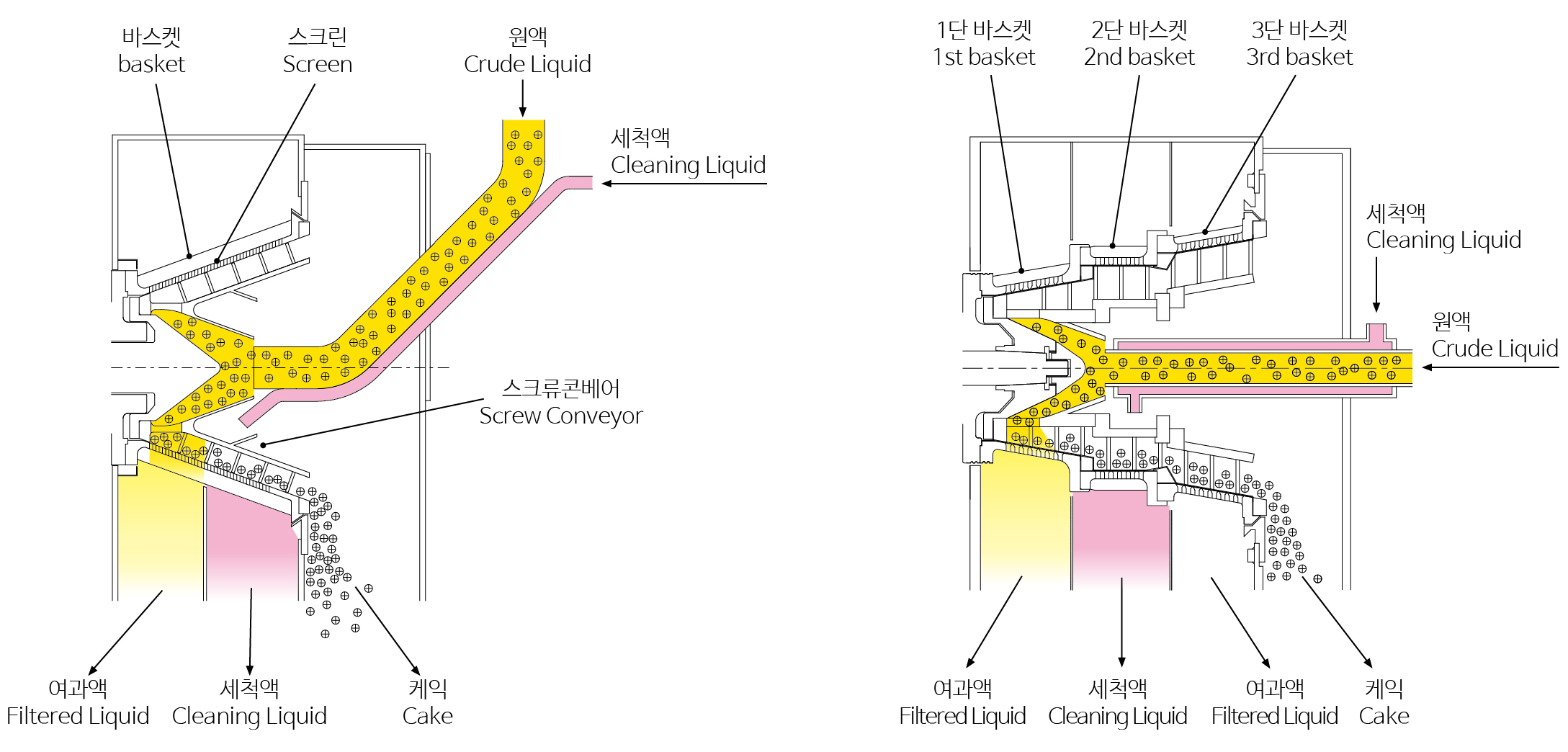

· BASKET TYPE
■ 표준형 Standard basket type
■ 멀티형 Multiple basket type
· 입자경 0.05mm∼3mm의 결정 슬러리를 연속 분리 및 세척

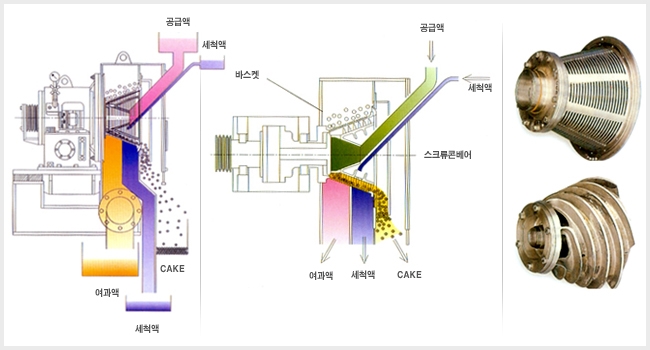

① 처리물은 공급 파이프를 통해 고속 회전하고 있는 스크류콘베어로 보내집니다.
② 회전 가속된 처리물은 스크류콘베어의 외주에 뚫려 있는 구멍을 통해 원추 바스켓 내로 유입됩니다.
③ 여과액은 스크린을 통과하여 배출구로 배출됩니다.
④ 고형물은 스크린을 통과하지 못하고 내부에 쌓여서 스크류콘베어 날개에 의해 배출구로 운반되어 배출됩니다.
⑤ 고형물 배출중 세척이 필요한 경우는 스크류콘베어의 구멍을 통하여 세척액을 분사시켜 세척을 합니다.
     * Basket내부에는 특수 Screen을 장착하여 분리(탈액)효과가 대폭 향상 되었습니다.
     * 고객의 요구에 맞추어 다양한 Screen을 항상 구비하여 폭넓게 대응하고 있습니다.

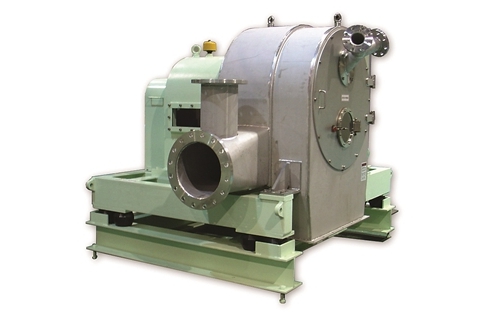

· 구조 및 사양
Cone Type의 Basket과 Screw를 조합하여 제작되어 원액의 공급과 동시에 액의 분리(탈액) 및 Cake 배출이 실현되어 대용량의 처리에 적합합니다. 접액부는 스테인레스로 제작하여 항상 장비를 청결하게 보존하며 특히 대용량의 연속처리에도 무리 없는 방진 구조로 제작되었습니다.
운전
원액의 연속적인 공급으로 전자동 연속원심분리(탈액)를 수행하여 무인 자동 운전을 실현 합니다.

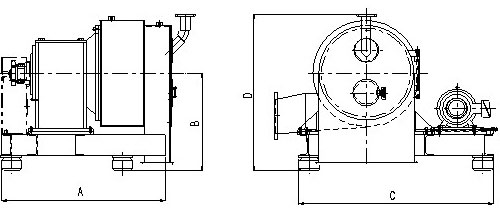

· 사양 및 치수
MODEL BASKET
내경(mm)
처리량
㎥/hr
최대회전수rpm
㎥/hr
원심효과
G
치수 mm MOTOR 중량
kg
A B C D
FSC-300 300 2~5 3000 1500 890 555 1140 855 7.5Kw 800
FSC-400 400 5~10 2500 1400 950 870 1580 1070 18.5Kw 1500
FSC-550 550 10~25 2100 1250 1250 1130 2050 1405 30Kw 2000
FSC-700 700 25~50 1700 1100 1650 1530 2780 1710 55Kw 2700
